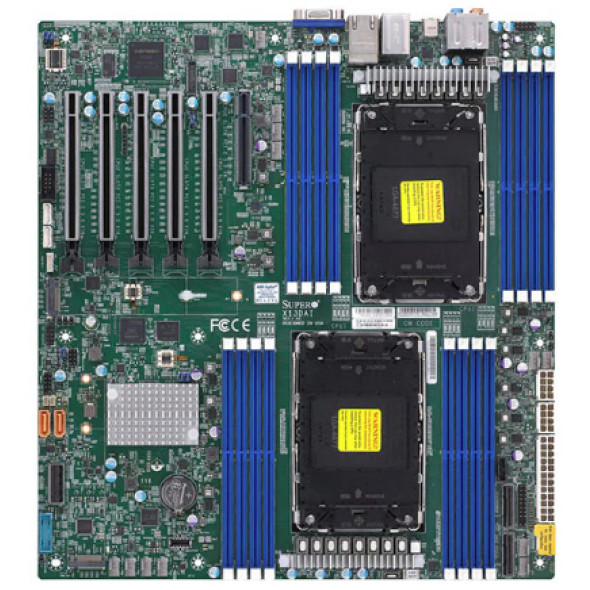

Supermicro Workstation Mainboard X13DAi-T (MBD-X13DAI-T-B)
Das Supermicro Mainboard X13-DAi-T ist ein Dual-Prozessor High-End-Mainboard, das für den Einsatz in leistungsstarken Workstations entwickelt wurde. Es unterstützt den Intel Xeon Scalable-Prozessor der vierten Generation und bietet eine Vielzahl von Funktionen, einschließlich Unterstützung für bis zu 4 TB DDR5 Arbeitsspeicher, NVMe-SSDs, 10-Gigabit-Ethernet, und USB 3.1 Gen2 (10 GBit/s). Es ist ideal für anspruchsvolle Anwendungen wie z.B. Datenanalyse, künstliche Intelligenz, Virtualisierung und Rendering.
Technische Spezifikationen
- konzipiert für 4th Gen. Intel Xeon Scalable Prozessoren
- unterstützt CPUs bis 350 Watt TDP
- Intel C741 Chipset
- Sockel LGA-4677 (Sockel E)
- EATX-Formfaktor
- 5x PCIe 5.0 x16
- 1x PCIe 5.0 x8
- 2x M.2 Key M PCIe 5.0 x4 (2280/22110)
- bis zu 4 TB DDR5-4800 ECC Memory auf 16 Slots
- Dual 10 GB/s LAN via Broadcom BCM57416
- HD Audio via Realtek ALC888S
- 8x SATA3 Ports
- 2x SATA DOM Ports
- 1x USB 3.1 Gen2 10 GBit/s Header
- 6x USB 3.1 Gen1 5 GBit/s (4x rear, 2x via Header)
- 2x USB 2.0 via Header
- 1x VGA
- 1x COM Port via Header
- 1x TPM Chip
- 2x MCIO PCIe 5.0 x8
- AMI 32MB SPI Flash EEPROM
Allgemein | |
|---|---|
| Hersteller | Supermicro |
| Hersteller Artikelnummer | MBD-X13DAI-T-B |
| Hersteller Garantie (Monate) | 12 Mon. Hersteller Garantie |
| Verpackung | bulk |
Mainboard Eigenschaften | |
| Mainboard ist optimiert für | Workstation, Server |
| Mainboard Formfaktor | E-ATX |
| Mainboard Chipsatz | Intel C741 Chipsatz |
| Netzwerk Controller | Broadcom BCM57416 (10 Gbit) |
| Grafik Unterstützung | über Erweiterungskarte |
| Sound | mit onboard Sound |
Prozessor | |
| CPU Support | Intel Xeon Scalable Platinum, Intel Xeon Scalable Gold, Intel Xeon Scalable Silver, Intel Xeon Scalable Bronze |
| CPU Sockel Typ | LGA 4677 |
| CPU Sockel Anzahl | 2 |
| CPU Sockel ILM | Narrow ILM |
Arbeitsspeicher | |
| Memory Typ | DDR5 |
| Memory max. MHz | 4800 |
| Memory ECC Unterstützung | ECC registered, ECC LR-DIMM |
| Memory Slots | 16 |
| max. RAM Kapazität (GB) | 4096 |
Erweiterungskarten Steckplätze | |
| PCI-Express Slots | 5x PCIe 5.0 (x16), 1x PCIe 5.0 (x8) |
| Mini PCI-Express Slots | keine |
| PCI Slots | keine |
| M.2 Slots | 2x M.2 Key M Port |
| M.2 Format Support | 22x80, 22x110 |
Storage | |
| Controller | Intel C741 Chipsatz |
| RAID Support | SATA RAID 0, SATA RAID 1, SATA RAID 10, SATA RAID 5 |
| NVMe Ports | 4x NVMe MCIO - PCIe x4 |
| SAS Ports | keine |
| SATA Ports | 8x SATA3 - 6 Gb/s |
| Disk on Module (DOM) | 2x SATA3 - 6 Gb/s + Power |
Weitere Anschlüsse Intern | |
| USB Header intern | 1x USB 3.2 - 10 Gb/s Header, 2x USB 3.2 - 5 Gb/s Header, 2x USB 2.0 - 480 Mb/s Header |
| USB Typ A intern | nein |
| Serial Port Header intern | 1x Serial Header |
| TPM Header intern | 1x TPM Header |
| Audio Anschlüsse intern | keine |
| Lüfter Anschlüsse | 13x 4-Pin |
Anschlüsse Extern | |
| PS/2 Port(s) | nein |
| USB Port(s) | 4x USB 3.2 - 5 Gb/s Typ A |
| Thunderbolt Port(s) | nein |
| eSATA | nein |
| Serial (COM Port) | 1x Serial Port |
| IPMI | 1x RJ45 IPMI dediziert |
| Netzwerk Port(s) | 2x RJ45 - 10 Gbit/s |
| Grafik Port(s) | 1x VGA |
| Audio Port(s) | keine |
| WLAN integriert | nein |
| Bluetooth integriert | nein |
Mainboard BIOS | |
| BIOS Typ | AMI 32MB AMI UEFI |
| BIOS Features | ACPI 6.4, SMBIOS 2.8/3.5, UEFI 2.8A, Plug and Play (PnP), PCI FW 3.2 |
Management | |
| Software | SuperDoctor® 5, SPM, SUM, SSM, IPMI (Intelligent Platform Management Interface) v2.0 with KVM support, Watchdog, SMCIPMITool, Trusted Platform Module (TPM), CPU thermal trip support for processor protection, Wake-on-LAN |
| Power Management | ACPI power management |
Mainboard Betriebsumgebung | |
| Temperatur-Bereich von | 10°C |
| Temperatur-Bereich bis | 35°C |
Abmessungen | |
| Breite | 307,4 mm |
| Höhe | - |
| Tiefe | 332,8 mm |
