Zur Zeit ausschließlich in Konfigurationen erhältlich. Für weitere Informationen nehmen Sie gern Kontakt zu uns auf!

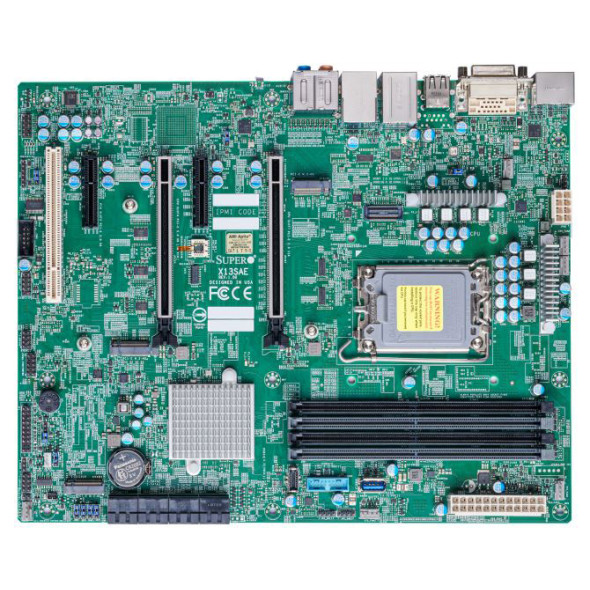

Supermicro Server Mainboard X13SAE-F(MBD-X13SAE-F-B)
- ATX Formfaktor, 305 mm x 244 mm
- Single Sockel (LGA 1700) mit Unterstützung für 12th Gen Intel® Core™ i3/i5/i7/i9 Prozessoren
- Intel® W680 Chipsatz
- bis zu 128 GB ECC UDIMM (unbuffered) / non-ECC, max. DDR5-4400 MHz auf 4 DIMM Slots
- 2x PCIe 5.0 (x16) Slots für Erweiterungskarten (16/NA or 8/8)
- 2x PCIe 3.0 (x4) Slots für Erweiterungskarten
- 2x 1 Gbit Ethernet (1x Intel i219LM, 1x i225LM)
- IPMI 2.0 mit virtuellen Medien über LAN und KVM über LAN Unterstützung, dedizierter LAN Port
- 8x SATA3 (6 Gb/s) Ports über Intel® W680 Controller
- SATA RAID Level 0, 1, 5, 10 Support
- 3x M.2 NVMe PCI-E 4.0 (x4) SSD-Slot, Key-M, 22x80
- 4x USB 3.2 Gen 2 (10 Gbit) (4x Typ A hinten)
- 3x USB 3.2 Gen 1 (5 Gbit) (1x Typ A intern, 2x via Header)
- 2x USB 3.2 Gen 2x2 (20 Gbit) (1x Typ C hinten, 1x via Header)
- 4x USB 2.0 (via Header)
- 1x COM Port (via Header)
- Aspeed AST2600 BMC Grafikkarte, 1x VGA
- 1x TPM Header
- 12 Monate Herstellergarantie
Downloads | |
|---|---|
| Produktdatenblatt (PDF - 0.84MB) | |
Allgemein | |
|---|---|
| Hersteller | Supermicro |
| Hersteller Artikelnummer | MBD-X13SAE-F-B |
| Hersteller Garantie (Monate) | 12 Mon. Hersteller Garantie |
| Verpackung | bulk |
Mainboard Eigenschaften | |
| Mainboard ist optimiert für | Workstation, Server |
| Mainboard Formfaktor | ATX |
| Mainboard Chipsatz | Intel W680 Chipsatz |
| Netzwerk Controller | Intel i219LM (1 Gbit), Intel i225LM (1 Gbit), Realtek RTL8211F PHY (1 Gbit) |
| Grafik Unterstützung | über Erweiterungskarte, onboard Grafik |
| Sound | onboard ALC 888S HD Audio |
Prozessor | |
| CPU Support | 12th Gen. Intel Core i9, 12th Gen. Intel Core i7, 12th Gen. Intel Core i5, 12th Gen. Intel Core i3 |
| CPU Sockel Typ | LGA 1700 |
| CPU Sockel Anzahl | 1 |
| CPU Sockel ILM | Standard |
Arbeitsspeicher | |
| Memory Typ | DDR5 |
| Memory max. MHz | 4400 |
| Memory ECC Unterstützung | nein, ECC unbuffered |
| Memory Slots | 4 |
| max. RAM Kapazität (GB) | 128 |
Erweiterungskarten Steckplätze | |
| PCI-Express Slots | 2x PCIe 5.0 (x16), 2x PCIe 3.0 (x4) |
| Mini PCI-Express Slots | keine |
| PCI Slots | keine |
| M.2 Slots | 3x M.2 Key M Port |
| M.2 Format Support | 22x80 |
Storage | |
| Controller | Intel W680 Chipsatz |
| RAID Support | SATA RAID 0, SATA RAID 1, SATA RAID 10, SATA RAID 5 |
| NVMe Ports | keine |
| SAS Ports | keine |
| SATA Ports | 8x SATA3 - 6 Gb/s |
| Disk on Module (DOM) | nein |
Weitere Anschlüsse Intern | |
| USB Header intern | 1x USB 3.2 - 20 Gb/s Header, 1x USB 3.2 - 5 Gb/s Header, 2x USB 2.0 - 480 Mb/s Header |
| USB Typ A intern | 1x USB 3.2 - 5 Gb/s Typ A |
| Serial Port Header intern | 1x Serial Header |
| TPM Header intern | 1x TPM Header |
| Audio Anschlüsse intern | 1x Front-Audio Header |
| Lüfter Anschlüsse | 5x 4-Pin |
Anschlüsse Extern | |
| PS/2 Port(s) | nein |
| USB Port(s) | 1x USB 3.2 - 20 Gb/s Typ C, 4x USB 3.2 - 10 Gb/s Typ A |
| Thunderbolt Port(s) | nein |
| eSATA | nein |
| Serial (COM Port) | 1x Serial Port über Adapter |
| IPMI | 1x RJ45 IPMI dediziert |
| Netzwerk Port(s) | 2x RJ45 - 1 Gbit/s |
| Grafik Port(s) | 1x DisplayPort 1.4a, 1x HDMI 2.1, 1x DVI-D, 1x VGA |
| Audio Port(s) | 5 Audio Ports, siehe Handbuch für Details, 1x S/PDIF-Out |
| WLAN integriert | nein |
| Bluetooth integriert | nein |
Mainboard BIOS | |
| BIOS Typ | 256MB SPI Flash with AMI BIOS |
| BIOS Features | ACPI 6.0, Plug and Play (PnP), BIOS rescue hot keys, Riser card auto-detection support, SMBIOS 3.0 or later |
Management | |
| Software | SuperDoctor® 5, SUM, SSM, AMT, vPro, Watchdog, IPMI (Intelligent Platform Management Interface) v2.0 with KVM support |
| Power Management | Power-on mode for AC power recovery, ACPI Power Management, Power button override mechanism, Wake-on-LAN |
Mainboard Betriebsumgebung | |
| Temperatur-Bereich von | 0°C |
| Temperatur-Bereich bis | 50°C |
Abmessungen | |
| Breite | 305 mm |
| Höhe | 0 mm |
| Tiefe | 244 mm |
