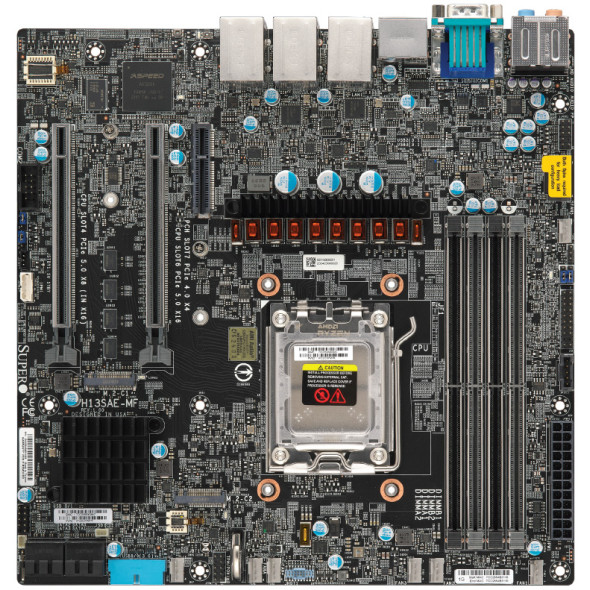

Supermicro Server Mainboard H13SAE-MF (MBD-H13SAE-MF-B)
Technische Spezifikationen
- Supermicro microATX-Mainboard (243.8 x 243.8 mm)
- optimiert für AMD Ryzen Prozessoren der 7000er-Serie (Sockel LGA1718 / AM5)
- für CPUs bis zu 170 Watt TDP
- AMD B650 Chipsatz, unterstützt 4x SATA3-Festplatten
- RAID-Level: 0, 1, 10
- bis zu 192 Gb ECC-Unbuffered DDR5-5200MHz-Arbeitsspeicher in 4 Slots
- PCIe-Steckplätze: 2x PCIe 5.0 x16 (16/NA oder 8/8), 1x PCIe 4.0 x4
- Dual Gigabit Ethernet via Intel i210 Controller
- 2x M.2-Steckplätze für PCIe 5.0 x4 SSDs (M-Key; Formfaktoren 2280/22110, RAID-Level: 0, 1)
- USB: 1x USB 3.2 Gen2x2 20 Gb/s Typ-C hinten
5x USB 3.2 Gen2x1 10 Gb/s (3x Typ-A hinten, 2x Typ-C hinten mit DisplayPort Alt-Mode)
2x USB 3.2 5 Gb/s via Header, 2x USB 2.0 via Header - 1x RJ-45 Port IPMI-dediziert
- 1x COM-Port via Header
- 1x TPM-2.0-Header
- Anschlussmöglichkeiten für Bildschirme: 1x DisplayPort 1.4a, 1x HDMI 2.0, 1x VGA
Allgemein | |
|---|---|
| Hersteller | Supermicro |
| Hersteller Artikelnummer | MBD-H13SAE-MF-B |
| Hersteller Garantie (Monate) | 12 Mon. Hersteller Garantie |
| Verpackung | bulk |
Mainboard Eigenschaften | |
| Mainboard ist optimiert für | Server |
| Mainboard Formfaktor | Micro-ATX |
| Mainboard Chipsatz | AMD B650 |
| Netzwerk Controller | Intel i210 (1 Gbit) |
| Grafik Unterstützung | über Erweiterungskarte, onboard Grafik |
| Sound | kein onboard Sound |
Prozessor | |
| CPU Support | AMD EPYC 4004 Series, AMD Ryzen Series |
| CPU Sockel Typ | LGA 1718 (AM5) |
| CPU Sockel Anzahl | 1 |
| CPU Sockel ILM | Narrow ILM |
Arbeitsspeicher | |
| Memory Typ | DDR5 |
| Memory max. MHz | 5200 |
| Memory ECC Unterstützung | nein, ECC unbuffered, ECC registered |
| Memory Slots | 4 |
| max. RAM Kapazität (GB) | 192 |
Erweiterungskarten Steckplätze | |
| PCI-Express Slots | 2x PCIe 5.0 (x16), 1x PCIe 4.0 (x4) |
| Mini PCI-Express Slots | keine |
| PCI Slots | keine |
| M.2 Slots | 2x M.2 Key M Port |
| M.2 Format Support | 22x80, 22x110 |
Storage | |
| Controller | AMD B650 Chipsatz |
| RAID Support | SATA RAID 0, SATA RAID 1, SATA RAID 10 |
| NVMe Ports | keine |
| SAS Ports | keine |
| SATA Ports | 4x SATA3 - 6 Gb/s |
| Disk on Module (DOM) | nein |
Weitere Anschlüsse Intern | |
| USB Header intern | 2x USB 3.2 - 5 Gb/s Header, 1x USB 2.0 - 480 Mb/s Header |
| USB Typ A intern | nein |
| Serial Port Header intern | keine |
| TPM Header intern | 1x TPM Header |
| Audio Anschlüsse intern | keine |
| Lüfter Anschlüsse | 7x 4-Pin |

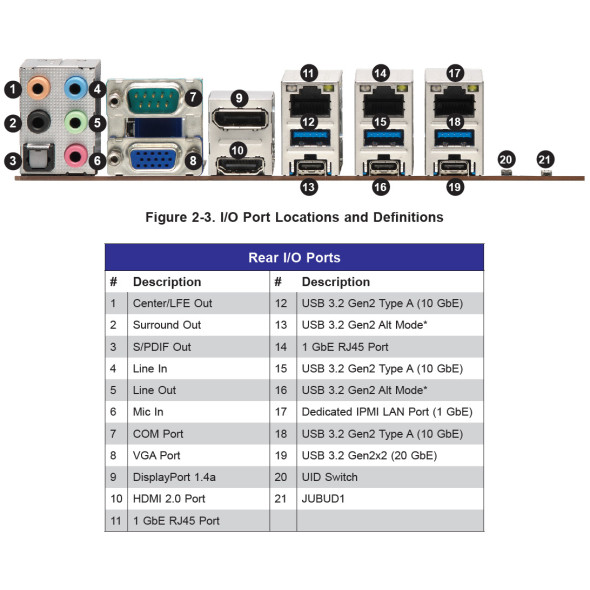

Anschlüsse Extern | |
| PS/2 Port(s) | nein |
| USB Port(s) | 1x USB 3.2 - 20 Gb/s Typ C, 2x USB 3.2 - 10 Gb/s Typ C, 3x USB 3.2 - 10 Gb/s Typ A |
| Thunderbolt Port(s) | nein |
| eSATA | nein |
| Serial (COM Port) | 1x Serial Port |
| IPMI | 1x RJ45 IPMI dediziert |
| Netzwerk Port(s) | 2x RJ45 - 1 Gbit/s |
| Grafik Port(s) | 1x DisplayPort, 1x HDMI, 1x VGA |
| Audio Port(s) | 5 Audio Ports, siehe Handbuch für Details, 1x S/PDIF-Out |
| WLAN integriert | nein |
| Bluetooth integriert | nein |
Mainboard BIOS | |
| BIOS Typ | AMI 32MB SPI Flash EEPROM |
| BIOS Features | ACPI 6.4, SMBIOS 3.5 or later, UEFI 2.8, Plug and Play (PnP), USB Keyboard support |
Management | |
| Software | Redfish API, Supermicro Server Manager (SSM), Supermicro Update Manager (SUM), SuperDoctor® 5, Super Diagnostics Offline , KVM with dedicated LAN , IPMI 2.0 |
| Power Management | Power-on mode control for AC power loss recovery, Power button override mechanism, S3/S4/S5 |
Mainboard Betriebsumgebung | |
| Temperatur-Bereich von | 0°C |
| Temperatur-Bereich bis | 50°C |
Abmessungen | |
| Breite | 244 mm |
| Höhe | 0 mm |
| Tiefe | 244 mm |
