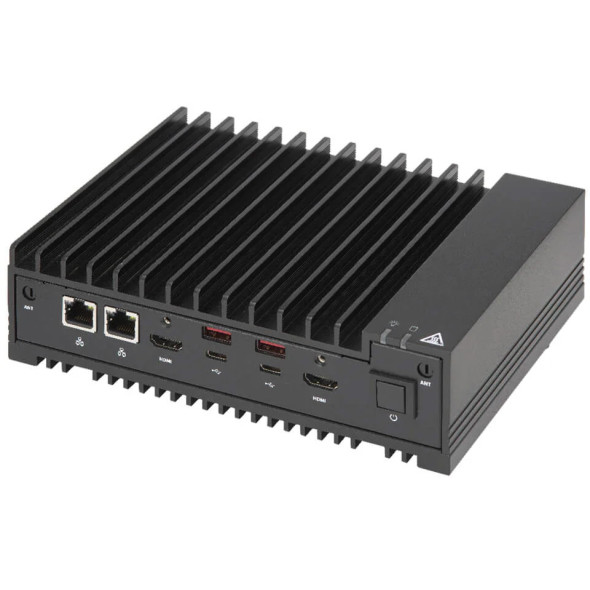

Supermicro E100-13AD-H Embedded Industrie PC lüfterlos(SYS-E100-13AD-H)
Supermicro's Embedded SuperServer der E100-13AD-Serie bieten lüfterlose Designs für Zuverlässigkeit und Geräuschfreiheit. Sie sind kostengünstig und ideal für Anwendungen mit begrenztem Platzangebot. Mit Unterstützung für verschiedene stromsparende Intel Prozessoren und einer Vielzahl von Formfaktoren sind sie anpassungsfähig für IoT- oder Embedded-Anwendungen. Die Supermicro Embedded Server bieten ein konkurrenzfähiges Preis-Leistungs-Verhältnis, und sind gleichzeitig extrem leise und stromsparend.
Technische Spezifikationen

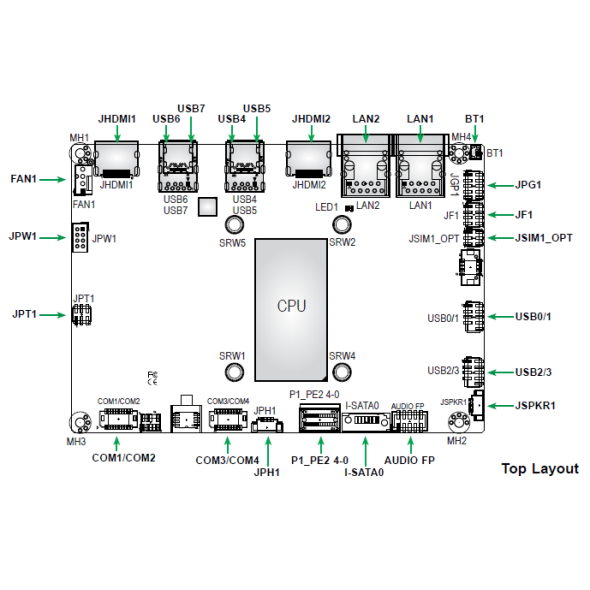

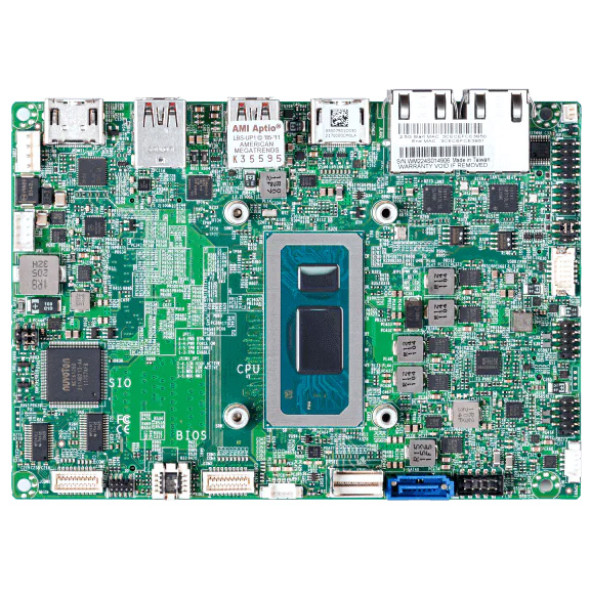

- Supermicro Mainboard X13SAN-H-WOHS
- Sockel FCBGA-1744
- Prozessor Intel Core i7-1265UE
- 10 Cores, 12 Threads, 1.80 GHz Basistakt
- bis zu 4.70 GHz Turbotakt
- System on Chip
- 2x DIMM Slots für bis zu 64 GB DDR5-4800 non-ECC RAM
- M.2: 1x Key-M 2242/2280 (PCIe 4.0 x4), 1x Key-E 2230 (PCIe 3.0 x1/USB 2.0/Intel CNVi)
- M.2: 1x Key-B 2242/2280/3042 (SATA 6 Gb/s oder PCIe 3.0/USB 3.0/USB 2.0)

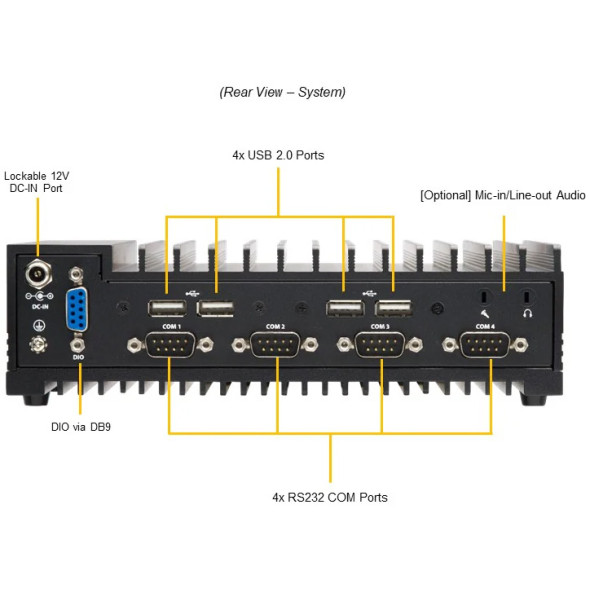

- USB: 2x USB 3.2 (10 Gbit/s) Typ-A vorne, 2x USB 3.2 (10 Gbit/s, alternativ DisplayPort 1.4a), 4x USB 2.0 Typ-A hinten
- 1x DIO via DB9 Ausgang
- 4x RS232 COM Ports
- integrierte Intel Iris Xe Grafik, 1.25 GHz

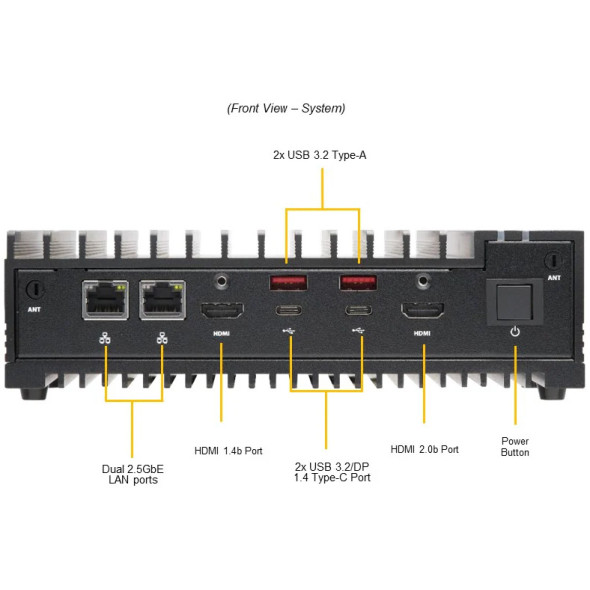

- Bildschirm-Ports: 1x HDMI 2.0b, 1x HDMI 1.4b, 2x DisplayPort 1.4 Typ-C (alternativ USB 3.2)
- max. 4 Bildschirme simultan
- HD Audio via Realtek ALC 888S
- 2x 2.5 Gbit/s RJ45-Ports via Intel I225-IT
- 84 Watt Netzteil

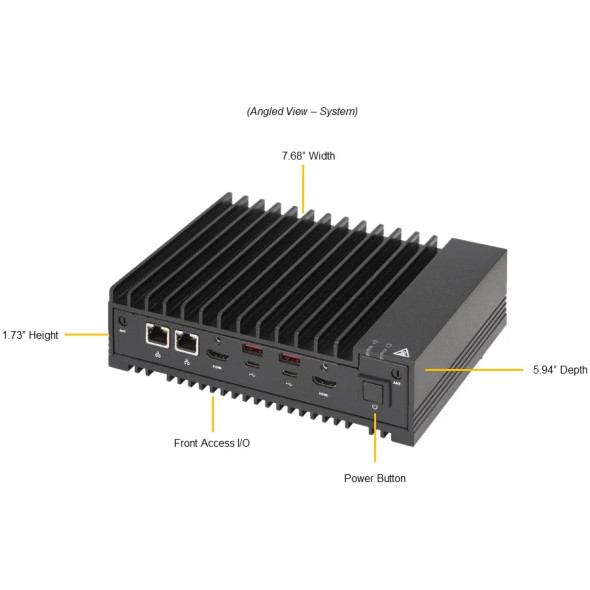

- Abmessungen: 44 x 195 x 150 mm (LxBxH)
- Gewicht: 1.95 kg
Downloads | |
|---|---|
| Produktdatenblatt (PDF - 5.64MB) | |
Allgemein | |
|---|---|
| Hersteller | Supermicro |
| Hersteller Artikelnummer | SYS-E100-13AD-H |
| Hersteller Garantie (Monate) | 12 Mon. Hersteller Garantie |
| Verpackung | retail |
Gehäuse Eckdaten | |
| Primär Farbe | schwarz |
| Gehäuse Formfaktor | 3.5" SBC |
| Geh. Mainboard Formfaktoren | Proprietär |
| IP Zertifizierung | keine IP Zertifizierung |
| Staubfilter | kein Staubfilter |
| Zubehör inkl. | ohne Zubehör |
Gehäuse Usability | |
| Schalter/Knöpfe | Stromschalter |
| Gehäuse LEDs | Strom LED, Festplatten-Aktivitäts LED |
| Front-Klappe | keine Front-Klappe |
Gehäuse I/O Erweiterung | |
| Erweiterungskarten Steckplätze | keine Erweiterungskarten Steckplätze |
| SAS Expander | kein SAS Expander |
Gehäuse Einschübe & Montage | |
| Einschübe extern | keine externen Einschübe |
| Einschübe intern | keine internen Einschübe |
| HDD-Entkopplung | keine HDD-Entkopplung |
Gehäuse Kühlung | |
| Geh. Lüfter verbaut | fanless (lüfterloses) Gehäuse, komplett passive Kühlung |
| Geh. Lüfter optional | - |
| Lüftersteuerung | ohne Lüftersteuerung |
Gehäuse Netzteil | |
| verbautes Netzteil | externes Netzteil |
Netzteil Zusatzinformationen | |
| Leistung (180-240V) | keine Angabe |
| Power Factor Correction (PFC) | keine Power Factor Correction |
| Netzteil Lüfter | Nein |
| Wirkungsgrad Vollast in % | 0 |
| 80 PLUS Zertifizierung | keine 80 Plus Zertifizierung |
Mainboard Eigenschaften | |
| Mainboard ist optimiert für | Industrie |
| Mainboard Formfaktor | Proprietär |
| Mainboard Chipsatz | System on Chip |
| Netzwerk Controller | Intel i225-IT (2.5 Gbit) |
| Grafik Unterstützung | CPU Grafik Support |
| Sound | onboard ALC 888S HD Audio |
Prozessor | |
| CPU Support | 12th Gen. Intel Core i7 |
| CPU Sockel Typ | FCBGA 1744 |
| CPU Sockel Anzahl | 1 |
| CPU Sockel ILM | Standard |
Arbeitsspeicher | |
| Memory Typ | DDR5 |
| Memory max. MHz | 4800 |
| Memory ECC Unterstützung | nein |
| Memory Slots | 2 |
| max. RAM Kapazität (GB) | 64 |
Erweiterungskarten Steckplätze | |
| PCI-Express Slots | keine |
| Mini PCI-Express Slots | keine |
| PCI Slots | keine |
| M.2 Slots | 1x M.2 Key B Port, 1x M.2 Key M Port, 1x M.2 Key E Port |
| M.2 Format Support | 22x30, 22x42, 22x80 |
Storage | |
| Controller | System on Chip |
| RAID Support | nein |
| NVMe Ports | keine |
| SAS Ports | keine |
| SATA Ports | keine |
| Disk on Module (DOM) | nein |
Weitere Anschlüsse Intern | |
| USB Header intern | keine |
| USB Typ A intern | nein |
| Serial Port Header intern | keine |
| TPM Header intern | nein |
| Audio Anschlüsse intern | keine |
| Lüfter Anschlüsse | keine |
Anschlüsse Extern | |
| PS/2 Port(s) | nein |
| USB Port(s) | 2x USB 3.2 - 10 Gb/s Typ C, 2x USB 3.2 - 10 Gb/s Typ A, 4x USB 2.0 - 480 Mb/s Typ A |
| Thunderbolt Port(s) | nein |
| eSATA | nein |
| Serial (COM Port) | 4x Serial Port |
| IPMI | Nein |
| Netzwerk Port(s) | 2x RJ45 - 2.5 Gbit/s |
| Grafik Port(s) | 2x DisplayPort 1.4a über USB C, 1x HDMI 2.0b, 1x HDMI 1.4b |
| Audio Port(s) | keine |
| WLAN integriert | nein |
| Bluetooth integriert | nein |
Mainboard BIOS | |
| BIOS Typ | AMI UEFI |
| BIOS Features | Siehe Handbuch |
Management | |
| Software | IPMI 2.0, KVM with dedicated LAN, Super Diagnostics Offline, SuperDoctor® 5, Supermicro Update Manager (SUM), Supermicro Server Manager (SSM), Redfish API |
| Power Management | Force power-on by jumper, Control of power-on for recovery from AC power loss, DC 12V~24V Wide power range input, CPU thermal trip support for processor protection, ACPI Power Management |
Mainboard Betriebsumgebung | |
| Temperatur-Bereich von | 0°C |
| Temperatur-Bereich bis | 50°C |
Prozessor Eckdaten | |
| Codename | Alder Lake |
| Fertigungsprozess | 7 nm |
| CPU Sockel | FCBGA 1744 |
| Taktung | 1.8 GHz |
| max. Turbo Taktung | 4.7 GHz Turbo |
| Cores | 10 Cores |
| Threads | 12 Threads |
| Hyperthreading | ja |
| L3 Cache | 12 MB Cache |
| Verlustleistung | 28 Watt TDP |
| Lieferung | ohne Lüfter/Kühlkörper |
Speicherspezifikationen | |
| Speichertypen | DDR5 |
| Speichertypen / MHz | DDR5 4800, DDR5 4400, DDR5 4000 |
| Speicher Fehlerkorrektur | nein |
| max. Speicherkanäle | 2 |
| RAM max. Kapazität (GB) | 64 |
Erweiterungsoptionen | |
| PCI-Express Version | PCI-Express 4.0 |
| max. PCI-Express Lanes | 20 |
Grafikspezifikationen | |
| GPU | ja |
| GPU Typ | Intel® Iris Xe Grafik |
| GPU Taktung | 300 MHz bis 1.25 GHz |
| API Unterstützung | DirectX 12.1, OpenCL 3.0, OpenGL 4.6 |
Abmessungen | |
| Breite | 195 mm |
| Höhe | 44 mm |
| Tiefe | 151 mm |
Gewicht | |
| Gewicht (kg) | 1.95 |
