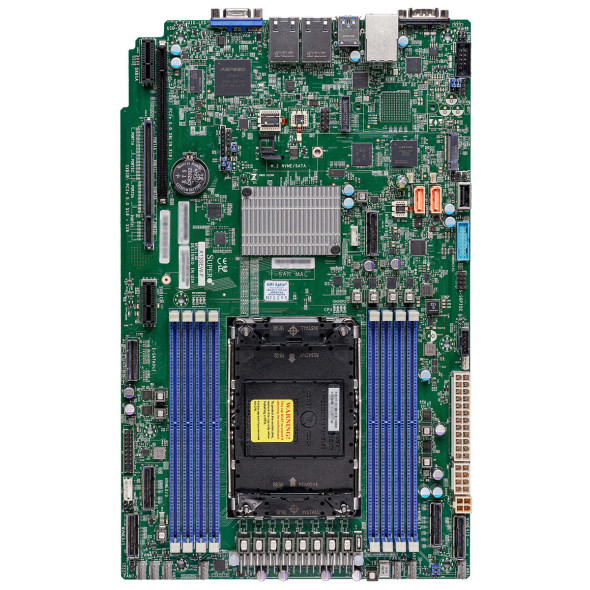

Supermicro Server Mainboard X13SEW-F (MBD-X13SEW-F-B)
Key Features
- optimiert für 5th Gen Intel Xeon | 4th Gen Intel Xeon Scalable Prozessoren
- Sockel LGA-4677, bis zu 350 Watt TDP
- proprietärer WIO-Formfaktor 204 x 331mm
- Intel C741 Chipsatz
- Unterstützung für bis zu 2 TB DDR5-5600 Mhz auf 8 DIMM-Slots
- 1x PCIe 5.0 x32 Steckplatz
- 1x PCIe 5.0 (x8 in x16) Steckplatz
- 5x PCIe 5.0 x8 MCIO-Connector
- 2x RJ-45 1 Gbit/s LAN via Intel I210
- 10x SATA3 6 Gb/s Ports via Intel C741
- RAID-Level 0, 1, 5, 10
- 1x M.2 Key-M 2280/22110, PCIe 3.0 x2
- Dedizierter RJ-45 IPMI Port via ASPEED AST2600
- 4x USB 3.2 Gen1 5 Gbit/s (2x Typ-A hinten, 2x via Header)
- 3x USB 2.0 (2x Typ-A hinten, 1x via Header)
- 1x VGA-Port auf der Rückseite
- 2x COM-Port (1x hinten, 1x via Header)
- 2x SATA-DOM Konnektoren
- 1x TPM-Header
Allgemein | |
|---|---|
| Hersteller | Supermicro |
| Hersteller Artikelnummer | MBD-X13SEW-F-B |
| Hersteller Garantie (Monate) | 12 Mon. Hersteller Garantie |
| Verpackung | bulk |
Mainboard Eigenschaften | |
| Mainboard ist optimiert für | Workstation |
| Mainboard Formfaktor | Supermicro-WIO |
| Mainboard Chipsatz | Intel C741 Chipsatz |
| Netzwerk Controller | Intel i210 (1 Gbit) |
| Grafik Unterstützung | über Erweiterungskarte |
| Sound | kein onboard Sound |
Prozessor | |
| CPU Support | Intel Xeon Scalable Platinum, Intel Xeon Scalable Gold, Intel Xeon Scalable Silver, Intel Xeon Scalable Bronze |
| CPU Sockel Typ | LGA 4677 |
| CPU Sockel Anzahl | 1 |
| CPU Sockel ILM | Narrow ILM |
Arbeitsspeicher | |
| Memory Typ | DDR5 |
| Memory max. MHz | 5600 |
| Memory ECC Unterstützung | ECC registered, ECC LR-DIMM |
| Memory Slots | 8 |
| max. RAM Kapazität (GB) | 2048 |
Erweiterungskarten Steckplätze | |
| PCI-Express Slots | 1x PCIe 5.0 (x8 in x16) |
| Mini PCI-Express Slots | keine |
| PCI Slots | keine |
| M.2 Slots | 1x M.2 Key M Port |
| M.2 Format Support | 22x80, 22x110 |
Storage | |
| Controller | Intel C741 Chipsatz |
| RAID Support | SATA RAID 0, SATA RAID 1, SATA RAID 10, SATA RAID 5 |
| NVMe Ports | Nein |
| SAS Ports | Nein |
| SATA Ports | 8x SATA3 - 6 Gb/s |
| Disk on Module (DOM) | 2x SATA3 - 6 Gb/s + Power |
Weitere Anschlüsse Intern | |
| USB Header intern | 2x USB 3.2 - 5 Gb/s Header, 1x USB 2.0 - 480 Mb/s Header |
| USB Typ A intern | nein |
| Serial Port Header intern | 1x Serial Header |
| TPM Header intern | Nein |
| Audio Anschlüsse intern | keine |
| Lüfter Anschlüsse | 6x 4-Pin |

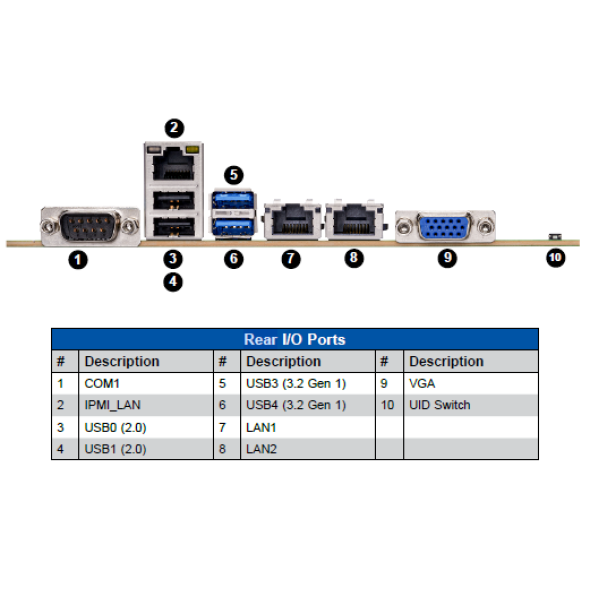

Anschlüsse Extern | |
| PS/2 Port(s) | nein |
| USB Port(s) | 2x USB 3.2 - 5 Gb/s Typ A, 3x USB 2.0 - 480 Mb/s Typ A |
| Thunderbolt Port(s) | nein |
| eSATA | nein |
| Serial (COM Port) | 1x Serial Port |
| IPMI | 1x RJ45 IPMI dediziert |
| Netzwerk Port(s) | 2x RJ45 - 1 Gbit/s |
| Grafik Port(s) | 1x VGA |
| Audio Port(s) | keine |
| WLAN integriert | nein |
| Bluetooth integriert | nein |
Mainboard BIOS | |
| BIOS Typ | AMI UEFI |
| BIOS Features | ACPI 6.4, SMBIOS 3.5, UEFI 2.8 or above |
Management | |
| Software | Redfish API, Supermicro Server Manager (SSM), Supermicro Power Manager (SPM), Supermicro Update Manager (SUM), SuperDoctor® 5, Super Diagnostics Offline , KVM with dedicated LAN , IPMI 2.0 |
| Power Management | WOL, UID, Node Manager Support, M.2 NGFF connector, Control of power-on for recovery from AC power loss, Chassis intrusion detection, ACPI power management |
Mainboard Betriebsumgebung | |
| Temperatur-Bereich von | 0°C |
| Temperatur-Bereich bis | 50°C |
Abmessungen | |
| Breite | 204 mm |
| Höhe | 0 mm |
| Tiefe | 331 mm |
Downloads | |
|---|---|
| Produktdatenblatt (PDF - 38.55MB) | |
