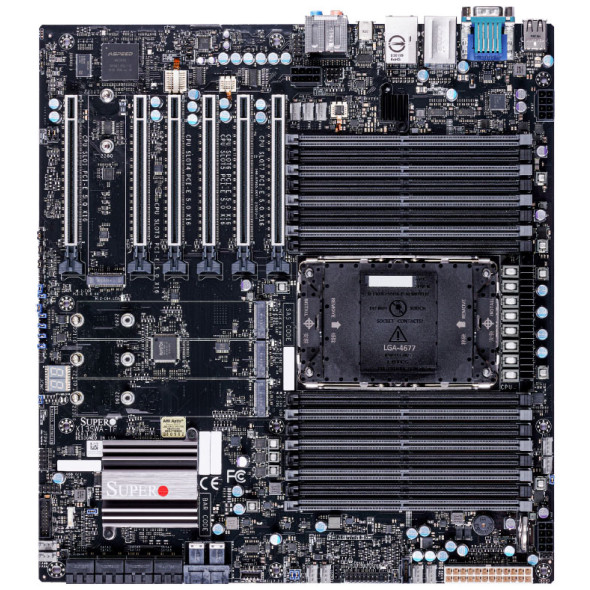

Supermicro Server Mainboard X13SWA-TF (MBD-X13SWA-TF-B)
- Single Sockel E (LGA 4677) mit Unterstützung für 4th Gen Intel Xeon® W Prozessoren
- bis zu 56 Cores
- Intel® W790 Chipsatz
- bis zu 4 TB ECC 3DS LRDIMM, max. DDR5-4800 MHz auf 16 DIMM Slots
- 6x PCIe 5.0 x16
- 2x U.2 PCIe 3.0 für 2.5" NVMe SSD-Festplatten
- 10 Gigabit Ethernet via Marvell AQC113C
- 1 Gigabit Ethernet via Intel I210-AT
- 8x SATA3 (6 Gb/s) Ports über Intel® W790 Controller, RAID Level 0, 1, 5, 10
- 2x USB 3.2 Gen 2x2 (1x via header + 1x Typ C)
- 4x USB 3.2 Gen2x1 (4x Typ A)
- 2x USB 3.2 Gen1 (via Header)
- 4x USB 2 (2x via Header + 2x Typ A)
- 1x COM Port (rear)
- Realtek ALC888S 7.1 HD Audio (1x Audio Port)
- 1x TPM Header
- 12 Monate Herstellergarantie
Allgemein | |
|---|---|
| Hersteller | Supermicro |
| Hersteller Artikelnummer | MBD-X13SWA-TF-B |
| Hersteller Garantie (Monate) | 12 Mon. Hersteller Garantie |
| Verpackung | bulk |
Mainboard Eigenschaften | |
| Mainboard ist optimiert für | Workstation |
| Mainboard Formfaktor | E-ATX |
| Mainboard Chipsatz | Intel W790 Chipsatz |
| Netzwerk Controller | Intel i210AT (1 Gbit), Marvell AQC113 (10 Gbit) |
| Grafik Unterstützung | über Erweiterungskarte |
| Sound | Nein |
Prozessor | |
| CPU Support | Intel Xeon W Family |
| CPU Sockel Typ | LGA 4677 |
| CPU Sockel Anzahl | 1 |
| CPU Sockel ILM | Narrow ILM |
Arbeitsspeicher | |
| Memory Typ | DDR5 |
| Memory max. MHz | 4800 |
| Memory ECC Unterstützung | ECC registered, ECC LR-DIMM |
| Memory Slots | 16 |
| max. RAM Kapazität (GB) | 4096 |
Erweiterungskarten Steckplätze | |
| PCI-Express Slots | 6x PCIe 5.0 (x16) |
| Mini PCI-Express Slots | keine |
| PCI Slots | keine |
| M.2 Slots | 4x M.2 Key M Port |
| M.2 Format Support | 22x80, 22x110 |
Storage | |
| Controller | Intel W790 Chipsatz |
| RAID Support | SATA RAID 0, SATA RAID 1, SATA RAID 10, SATA RAID 5 |
| NVMe Ports | 2x NVMe U.2 - PCIe x4 |
| SAS Ports | Nein |
| SATA Ports | 8x SATA3 - 6 Gb/s |
| Disk on Module (DOM) | 1x SATA3 - 6 Gb/s + Power |
Weitere Anschlüsse Intern | |
| USB Header intern | 1x USB 3.2 - 20 Gb/s Header, 2x USB 3.2 - 5 Gb/s Header, 2x USB 2.0 - 480 Mb/s Header |
| USB Typ A intern | nein |
| Serial Port Header intern | 1x Serial Header |
| TPM Header intern | 1x TPM 1.2 - 20-pin Header |
| Audio Anschlüsse intern | keine |
| Lüfter Anschlüsse | 10x 4-Pin |

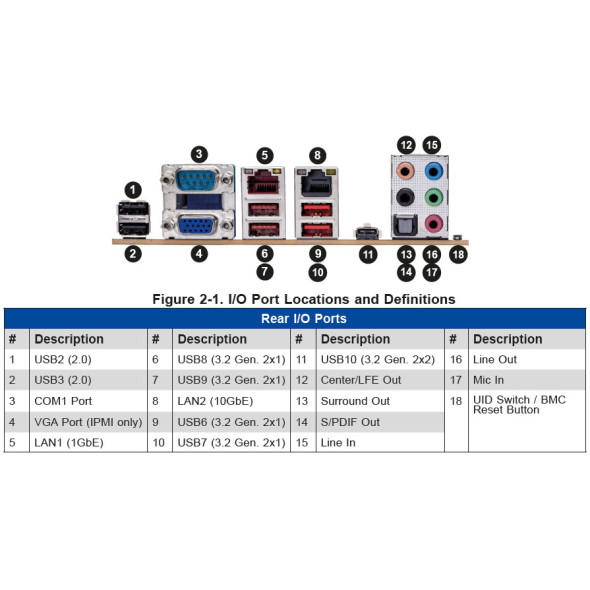

Anschlüsse Extern | |
| PS/2 Port(s) | nein |
| USB Port(s) | 2x USB 3.2 - 5 Gb/s Typ A, 2x USB 2.0 - 480 Mb/s Typ A |
| Thunderbolt Port(s) | nein |
| eSATA | nein |
| Serial (COM Port) | 1x Serial Port |
| IPMI | 1x shared mit Netzwerk |
| Netzwerk Port(s) | 2x RJ45 - 10 Gbit/s |
| Grafik Port(s) | 1x VGA |
| Audio Port(s) | 5 Audio Ports, siehe Handbuch für Details |
| WLAN integriert | nein |
| Bluetooth integriert | nein |
Mainboard BIOS | |
| BIOS Typ | 256MB SPI Flash with AMI BIOS |
| BIOS Features | ACPI 6.0, Plug and Play (PnP), BIOS rescue hot keys, Riser card auto-detection support, SMBIOS 3.0 or later |
Management | |
| Software | SuperDoctor® 5, SPM, SUM, SSM, IPMICFG, SMCIPMITool, IPMIView |
| Power Management | Power-on mode for AC power recovery, ACPI Power Management, Power button override mechanism, Power supply monitoring |
Mainboard Betriebsumgebung | |
| Temperatur-Bereich von | 0°C |
| Temperatur-Bereich bis | 50°C |
Abmessungen | |
| Breite | 330 mm |
| Höhe | 0 mm |
| Tiefe | 305 mm |
Downloads | |
|---|---|
| Produktdatenblatt (PDF - 27.25MB) | |
